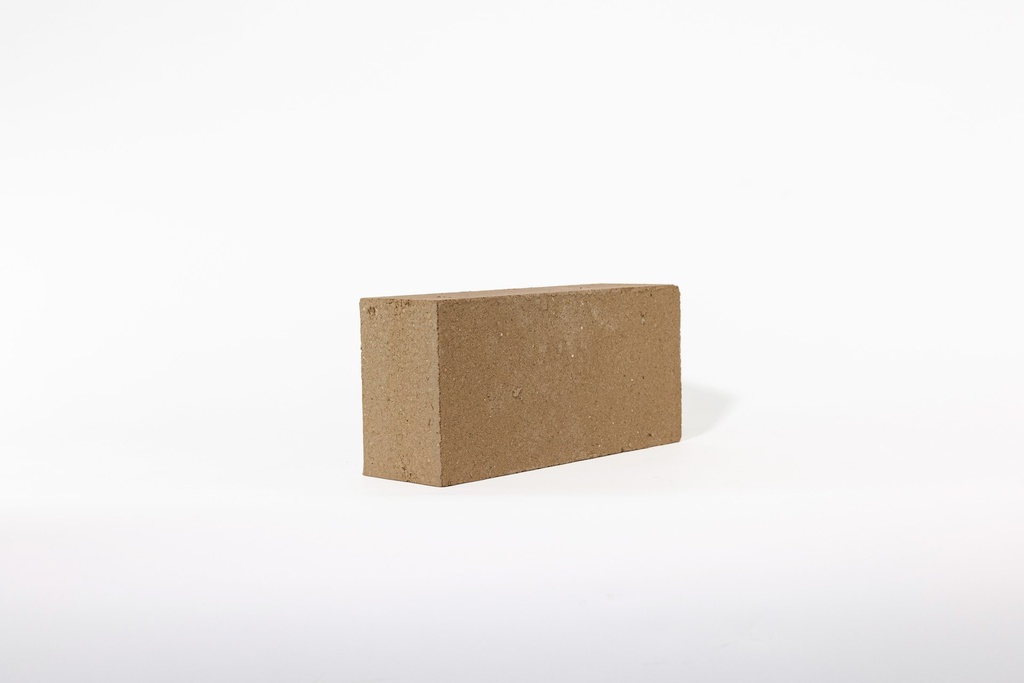

Lersten, tung, bærende, AK II (295 × 140 × 90 mm)
Presset, ubrændt lersten uden cement, fremstillet i Berlin af regional udgravningsjord.
Lersten iht. DIN 18945: LS p – 5 – II – 2,2 – S. Trykstyrkeklasse 5, anvendelsesklasse AK II, densitet 2020 kg/m³, varmeledningsevne λ = 1,4 W/(m·K), dampdiffusionsmodstandstal µ = 5/10, materialeklasse A1 (ikke brændbar).
Til bærende lerstensmurværk op til bygningsklasse 4 iht. DIN 18940; opmuring med lermørtel M 2,0.
Forbrug ved 15 mm fuge: ca. 30,7 sten/m² (14 cm væg), 61,4 sten/m² (29,5 cm), 92,2 sten/m² (45 cm).
Salgsenhed: europalle med 102 sten à ca. 7,8 kg, ca. 826 kg pr. palle.
Ikke vandfast – sørg for konstruktiv fugtbeskyttelse, opbevares tørt.
earthbound-lerstenen har sit eget format: 295 mm lang, 140 mm bred og 90 mm høj. Længden svarer præcis til to stenbredder plus en fuge på 15 mm. Derfor kan du mure tre vægtykkelser i forbandt med én og samme sten: 14 cm, 29,5 cm og 45 cm.
Den pressede, ubrændte sten fremstilles i Berlin – af laboratorietestet udgravningsjord, uden cement, kalk eller andre bindemidler.
De tre vægtykkelser
- 14 cm: stenen muret på langs. Slank vægtykkelse til indervægge og udmuring af tavl, ca. 30,7 sten pr. m².
- 29,5 cm: to stenbredder plus fuge eller én sten på tværs, ca. 61,4 sten pr. m².
- 45 cm: én stenlængde plus én stenbredde plus fuge, ca. 92,2 sten pr. m².
Med en stenhøjde på 90 mm og en liggefuge på 15 mm bliver skifthøjden 10,5 cm.
Anvendelse
Til bærende og ikke-bærende lerstensmurværk efter DIN 18940 op til bygningsklasse 4: indervægge samt pudset eller beklædt ydermurværk, der konstruktivt er beskyttet mod vejret (anvendelsesklasse AK II). Som ved alt murværk dimensioneres bærende vægge af den statiske rådgiver.
Ydervægge kun med isoleret facade
Den tunge lersten lagrer meget varme, men isolerer næsten ikke (λ = 1,4 W/(m·K)). Uden isolering når en væg på 29,5 cm en U-værdi på ca. 2,6 W/(m²·K), en væg på 45 cm ca. 2,0 W/(m²·K). Den tyske bygningsenergilov (GEG) kræver 0,24 W/(m²·K) for ydervægge. Planlæg derfor altid en isoleret facade til en ydervæg, for eksempel ca. 16 cm træfiberisolering (λ = 0,040 W/(m·K)) med puds eller ventileret beklædning. Lervæggen ligger så indvendigt og tilfører rummet sin varmekapacitet.
Udmuring af bindingsværk og indervægge ved renovering
Med en bredde på 14 cm egner stenen sig til udmuring af tavl i indvendige bindingsværksvægge og til nye indervægge i eksisterende bygninger. En væg på 14 cm vejer inklusive mørtel ca. 296 kg pr. m² vægflade (uden puds). Den høje masse gavner lydisoleringen mellem rummene. Med en varmekapacitet på ca. 1,0 kJ/(kg·K) lagrer hver kvadratmeter væg ca. 82 Wh pr. grads temperaturændring.
- Stenene sættes i tavlet med fuldfugning med earthbound lermurmørtel. Tilslutningen til træet udføres for eksempel med trekantlister eller en not i stolpen.
- Kontrollér på forhånd, at fodrem og bjælkelag kan bære vægten af den tunge udmuring. Spørg i tvivlstilfælde den statiske rådgiver.
- Udvendige tavl kun med vejrbeskyttelse og isolering, for eksempel en isoleret, beklædt facade (anvendelsesklasse AK II). Stenen er ikke beregnet til synligt bindingsværk, der er udsat for vejret.
Forarbejdning
Stenene mures med earthbound lermurmørtel M 2,0 med fuldfugede liggefuger og studsfuger på 15 mm. Mørtlen leveres jordfugtig; konsistensen indstiller du på byggepladsen med vand. Stenene er ubrændte og ikke vandfaste: Opbevar dem tørt, og beskyt sten og nyt murværk mod regn.
Forbrug pr. m² væg
| Vægtykkelse | Sten pr. m² | Mørtel pr. m² | 1 palle rækker til | 1 big bag mørtel rækker til |
|---|---|---|---|---|
| 14 cm | ca. 30,7 | ca. 56,8 kg | ca. 3,3 m² | ca. 13,2 m² |
| 29,5 cm | ca. 61,4 | ca. 146,5 kg | ca. 1,7 m² | ca. 5,1 m² |
| 45 cm | ca. 92,2 | ca. 236,3 kg | ca. 1,1 m² | ca. 3,2 m² |
Eksempel: Til 20 m² væg med en tykkelse på 14 cm skal du bruge ca. 614 sten (7 paller) og ca. 1.140 kg mørtel (2 big bags).
Tekniske data
| Format (L × B × H) | 295 × 140 × 90 mm |
| Betegnelse efter DIN 18945 | LS p – 5 – II – 2,2 – S |
| Trykstyrkeklasse | 5 |
| Anvendelsesklasse | AK II |
| Densitet | 2.020 kg/m³ |
| Fladevægt af 14 cm væg inkl. mørtel, uden puds | ca. 296 kg/m² |
| Varmeledningsevne λ | 1,4 W/(m·K) |
| U-værdi uden isolering (29,5 / 45 cm) | ca. 2,6 / 2,0 W/(m²·K) |
| Vanddampdiffusionsmodstandstal µ | 5/10 |
| Materialeklasse | A1 (ikke brændbar) |
| Vægt pr. sten | ca. 7,8 kg |
| Salgsenhed | Europalle med 102 sten, ca. 826 kg |
Levering
Stenene leveres med vognmand direkte fra fabrikken i Berlin til din byggeplads, leveringstid ca. 2–3 uger; større mængder efter aftale. Sælges kun i hele paller, europallen beregnes pr. palle. Fra 4, 12 og 24 paller pr. ordre gælder lavere mængdepriser. Pallerne kan ikke stables under transport. På byggepladsen kan du opbevare dem tørt og beskyttet mod fugt i op til to lag.
Ofte stillede spørgsmål
Hvilken vægtykkelse passer til min indervæg?
Til de fleste indervægge er 14 cm nok. Om væggen kan udføres som bærende, afgør den statiske rådgiver. 29,5 cm og 45 cm er især relevante ved større belastninger eller til ydervægge med isoleret facade.
Kan jeg bruge den til udmuring af bindingsværk?
Ja, især i indvendige bindingsværksvægge. Med 14 cm passer stenen i mange tavl. På grund af vægten bør det være afklaret på forhånd, at trækonstruktionen kan bære udmuringen. Udvendigt kun bag en isoleret, beklædt facade, ikke som synligt bindingsværk udsat for vejret.
Kan jeg bruge stenen udendørs?
Ja, men kun pudset eller beklædt og konstruktivt beskyttet mod vejret (anvendelsesklasse AK II), og i opvarmede bygninger altid med en isoleret facade. Synligt ydermurværk er ikke muligt.
Hvilken mørtel skal jeg bruge?
earthbound lermurmørtel M 2,0. Den er afstemt efter stenen og leveres i big bag på 750 kg.
Kan jeg bestille enkelte sten?
Nej, stenene fås kun i hele paller med 102 sten.
