Isohemp
HEMPFIX-dyvle
Stück

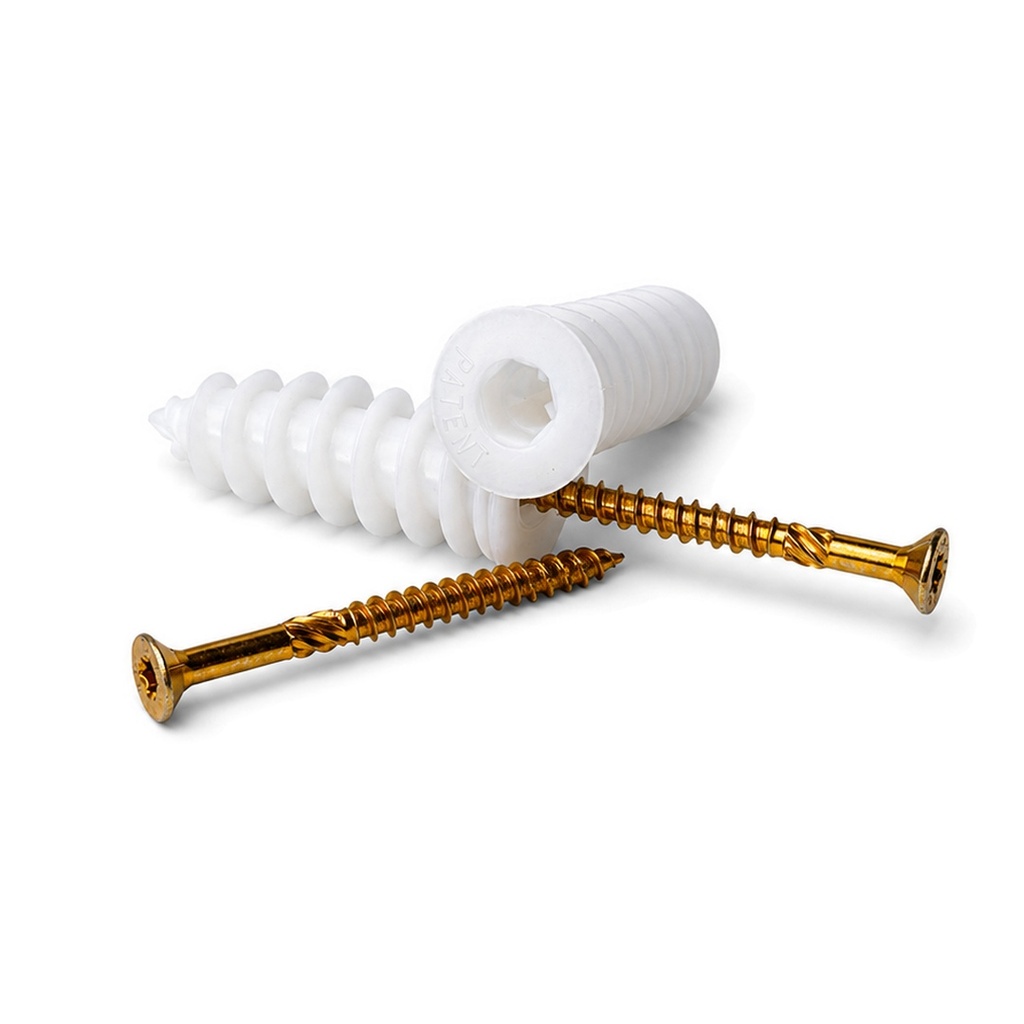

HEMPFIX-dyvle til hamp-blok murværk – specialiseret indskruningsdyvle til alle Isohemp-hampestensblokke fra 10 cm vægtykkelse.
Dyvle: Ø 27 × 90 mm | Nødvendige værktøjer: Ø 16 mm bor, HEX 13 mm, TX40-bit
Tilladt belastning: 68 kg tværs / 47 kg aksial pr. befæstigelsespunkt
• Skrue 8×80 mm: til fastgørelse af genstande op til 20 mm tykkelse
• Skrue 8×100 mm: til fastgørelse af genstande 20–40 mm tykkelse
Indhold: 25 dyvler + 25 skruer pr. æske | Enkelt dyvler fås også enkeltvis
Für dieses Produkt haben wir kein Datenblatt bereitgestellt
Einbauanleitung
Speziell entwickelt für die Befestigung in Hanfstein-Mauerwerk (Isohemp). Geeignet für alle Hanfsteine ab 10 cm Wanddicke.
Benötigtes Werkzeug
- Bohrmaschine mit Holz- oder Stahlbohrer Ø 16 mm
- Adapter ¼ Sechskant → ½ Vierkant + Steckschlüssel HEX 13 mm
- Schraubendreher mit TX40-Bit
Einbauvorgang (3 Schritte)
- Vorbohren: Loch mit Ø 16 mm bohren – Mindesttiefe 120 mm, davon mindestens 90 mm im Stein. Anschließend Loch vom Bohrstaub reinigen.
- Dübel einschrauben: Dübel mit HEX 13 mm (Steckschlüssel) einschrauben bis der Kopf bündig mit der Steinoberfläche abschließt (bei verputztem Block ragt er ca. 1 mm heraus). Achtung: Einmal eingeschraubte Dübel dürfen nicht mehr herausgedreht werden und sind nicht wiederverwendbar.
- Befestigen: Schraube mit TX40-Bit einschrauben und Gegenstand fixieren.
Schraubenauswahl nach Materialdicke
| Variante | Materialdicke (Befestigungsgegenstand) |
|---|---|
| 8×80 mm | bis maximal 20 mm |
| 8×100 mm | 20 mm bis 40 mm |
Lastübernahme
| Belastungsrichtung | Zulässige Last |
|---|---|
| Quer (transversal) | 68 kg pro Befestigungspunkt |
| Axial (Auszug) | 47 kg pro Befestigungspunkt |
