Isohemp
HEMPFIX-Dübel
Stück

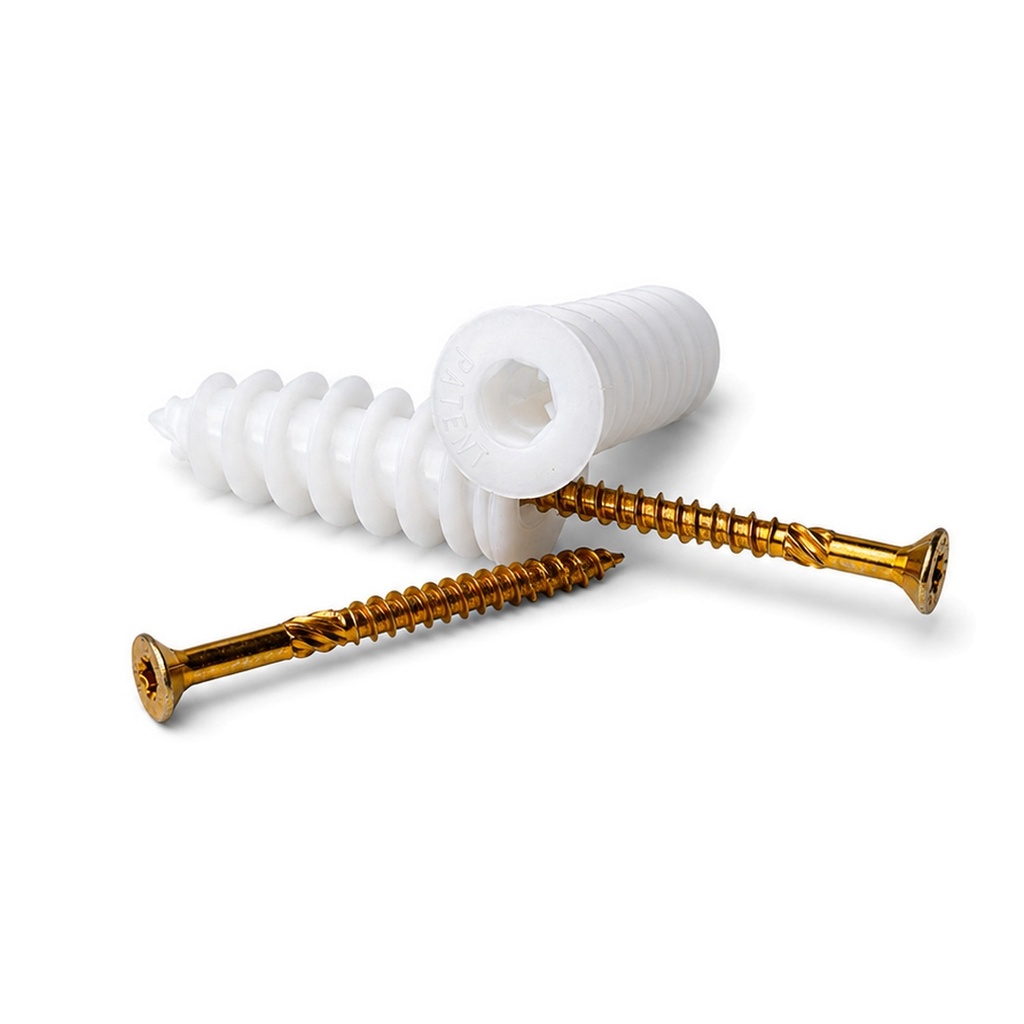

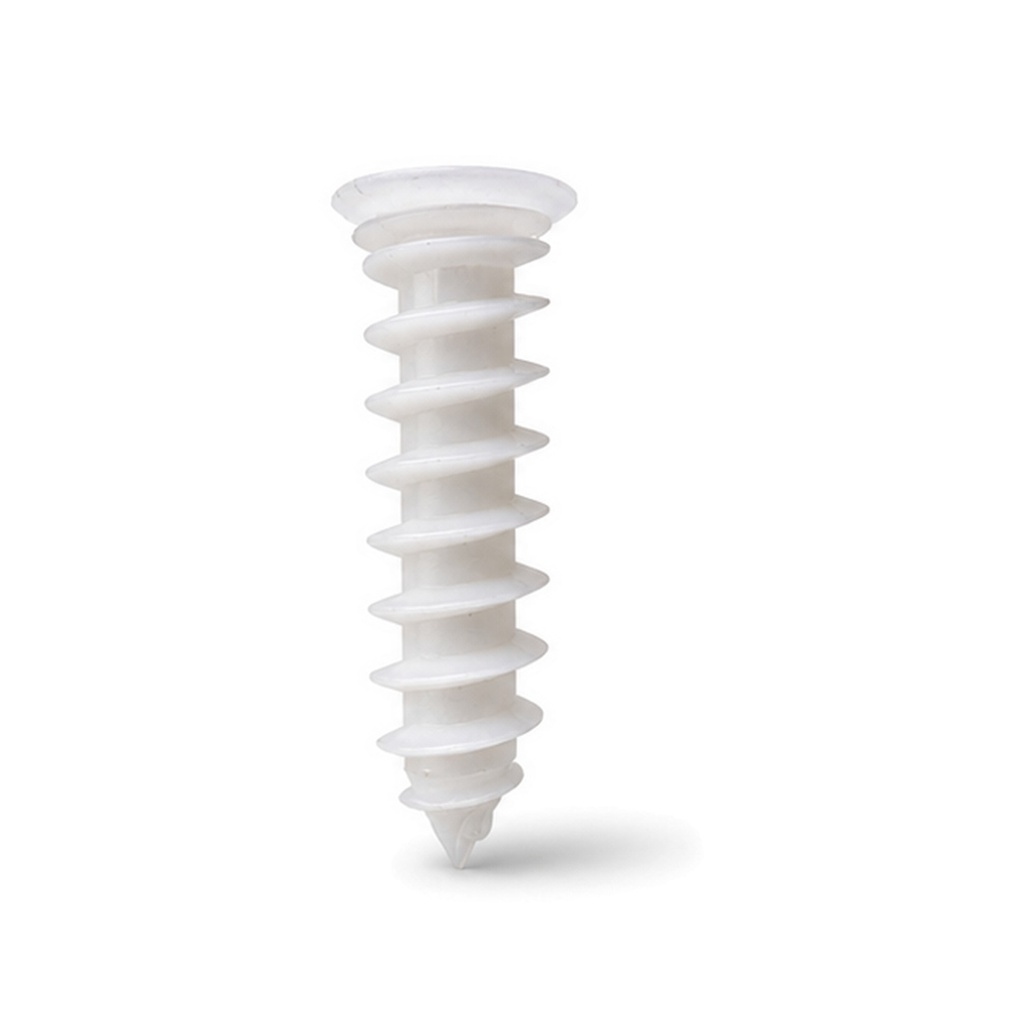

HEMPFIX-Dübel für Hanfstein-Mauerwerk – der spezialisierte Einschraubdübel für Isohemp-Hanfsteine ab 12 cm Dicke.
Dübel: Ø 27 × 90 mm | Werkzeug: Bohrer Ø 16 mm, HEX 13 mm, TX40-Bit
Zulässige Belastung: 68 kg quer / 47 kg axial pro Befestigungspunkt
• Schraube 8×80 mm: für Befestigung von Gegenständen bis 20 mm Dicke
• Schraube 8×100 mm: für Befestigung von Gegenständen 20–40 mm Dicke
Erhältlich als Einzeldübel oder im Karton (25 Stk.)
Einbauanleitung
Speziell entwickelt für die Befestigung in Hanfstein-Mauerwerk (Isohemp). Geeignet für Hanfsteine ab 12 cm Dicke.
Benötigtes Werkzeug
- Bohrmaschine mit Holz- oder Stahlbohrer Ø 16 mm
- Adapter ¼ Sechskant → ½ Vierkant + Steckschlüssel HEX 13 mm
- Schraubendreher mit TX40-Bit
Einbauvorgang (3 Schritte)
- Vorbohren: Loch mit Ø 16 mm bohren, mehr als 90 mm tief. Der Stein muss mindestens 120 mm dick sein. Anschließend Loch vom Bohrstaub reinigen.
- Dübel einschrauben: Dübel mit HEX 13 mm (Steckschlüssel) einschrauben bis der Kopf bündig mit der Steinoberfläche abschließt (bei verputztem Block ragt er ca. 1 mm heraus). Achtung: Einmal eingeschraubte Dübel dürfen nicht mehr herausgedreht werden und sind nicht wiederverwendbar.
- Befestigen: Schraube mit TX40-Bit einschrauben und Gegenstand fixieren.
Schraubenauswahl nach Materialdicke
| Variante | Materialdicke (Befestigungsgegenstand) |
|---|---|
| 8×80 mm | bis maximal 20 mm |
| 8×100 mm | 20 mm bis 40 mm |
Lastübernahme
| Belastungsrichtung | Zulässige Last |
|---|---|
| Quer | 68 kg pro Befestigungspunkt |
| Axial | 47 kg pro Befestigungspunkt |
Die Werte gelten für HEMPFIX 90-80 und 90-100. Die Schraube 8×100 mm nicht für Gegenstände unter 20 mm Dicke verwenden, sie stößt sonst am Boden des Dübels an.
